| 品牌 | SEALAND/新藍 | 精度等級 | 0.1 |
|---|---|---|---|
| 適用介質 | 氣體,液體 | 款式 | 電子帶數顯 |
| 轉換器形式 | 分體式 | 公稱直徑 | CG-15mm |
| 壓力范圍 | 高壓 | 工作壓力 | 25Mpa |
| 流量測速范圍 | 3000kg/h | 溫度范圍 | 低溫 |
| 工作溫度 | -30~+50℃ | 量程比 | 50:1 |
| 防爆標志 | IP65 | 產地 | 國產 |
| 加工定制 | 是 |

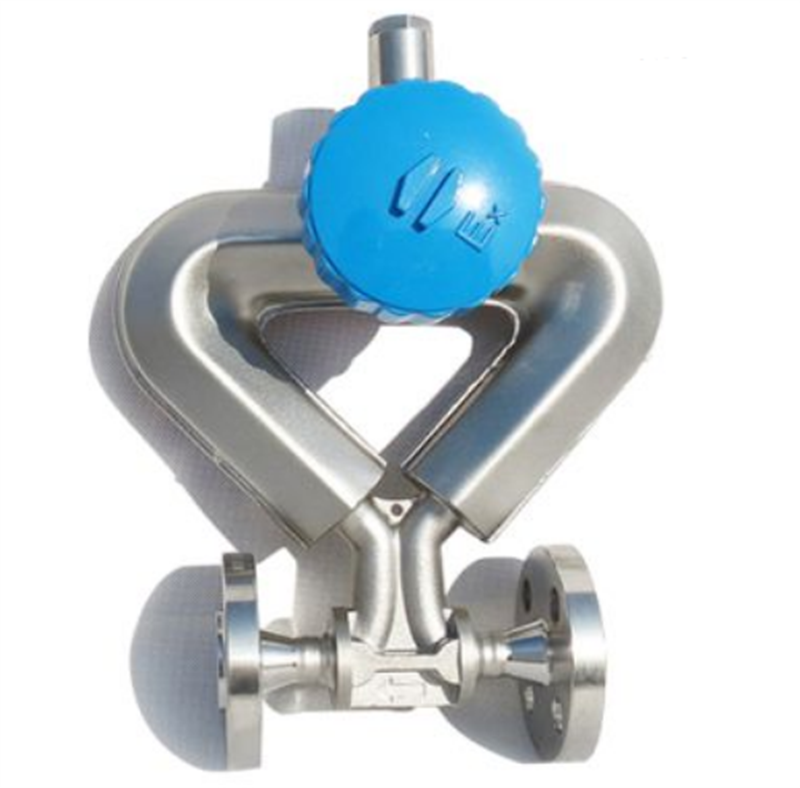

流體在旋轉的管內流動時會對管壁產生一個力，它是科里奧利在1832年研究輪機時發現的，簡稱科氏力。在1977年由美國高準(MicroMotion)公司的創始人根據此原理研發出世界上一臺可以實際使用的科氏質量流量計。
質量流量計以科氏力為基礎，在傳感器內部有兩根平行的流量管，中部裝有線圈，兩端裝有檢測線圈，變送器提供的激勵電壓加到驅動線圈上時，振動管作往復周期振動，工業過程的流體介質流經傳感器的振動管，就會在振管上產生科氏力效應，使兩根振管扭轉振動，安裝在振管兩端的檢測線圈將產生相位不同的兩組信號，這兩個信號的相位差與流經傳感器的流體質量流量成比例關系。
計算機解算出流經振管的質量流量。不同的介質流經傳感器時，振管的主振頻率不同，據此解算出介質密度。安裝在傳感器器振管上的鉑電阻可間接測量介質的溫度。
科氏質量流量計使用時測量介質壓力的影響有哪些？
當操作壓力與檢定壓力相差較大時，由于測量介質壓力的變化會影響測量管繃緊程度和布登效應的程度，破壞測量管的對稱性，從而引起傳感器流量和密度的測量靈敏度改變，對于高準確度計量還是不能忽視的。
解決辦法： 我們可以通過對質量流量計進行壓力補償和帶壓零點調校來消除或減少這一影響。其中壓力補償的組態有兩種方法：
(1)如果操作壓力是一個已知的固定值，則可以在質量流量計變送器上輸入外部壓力值進行補償。
(2)如果操作壓力變化較為顯著，可以進行質量流量計變送器組態，來輪詢一個外部壓力測量設備，通過此外部壓力測量設備獲得實時動態壓力值進行補償。 注意：在組態壓力補償時，必須提供流量檢定壓力。
科氏質量流量計可直接測量通過流量計的介質的質量流量，還可測量介質的密度及間接測量介質的溫度。由于變送器是以單片機為核心的智能儀表，因此可根據上述三個基本量而導出十幾種參數供用戶使用。流量計組態靈活，功能強大,性能價格比高，是新一代流量儀表。
測量管道內質量流量的流量測量儀表。在被測流體處于壓力、溫度等參數變化很大的條件下，若僅測量體積流量，則會因為流體密度的變化帶來很大的測量誤差。在容積式和差壓式流量計中，被測流體的密度可能變化30%，這會使流量產生30～40%的誤差。
隨著自動化水平的提高，許多生產過程都對流量測量提出了新的要求?；瘜W反應過程是受原料的質量(而不是體積)控制的。蒸氣、空氣流的加熱、冷卻效應也是與質量流量成比例的。產品質量的嚴格控制、精確的成本核算、飛機和的燃料量控制，也都需要精確的質量流量測量。
科氏質量流量計主要技術參數：
| 型號 | CNG-15T |
| 精確度等級 | 0.2 |
| 大流速 | 50kg/min |
| 密度 | ±0.002g/cm3 |
| 溫度測量精度 | ±1°C |
| 零點穩定性 | 0.009kg/min |
| 重復性 | 0.05% |
| 大工作壓力 | 25MPa |
| 口徑 | 15mm |
| 連接端口 | 可定制Customizable |
| 流體溫度 | -200~200°C |
| 測量管材料 | 不銹鋼Stainless steel 316L |
| 傳感器外殼 | 不銹鋼Stainless steel 304 |
| 相對濕度 | ≤95%,非冷凝non condensed |
| 壓損 | ≤0.2MPa |
| 防爆等級 | Ex[ib]IIBT1~T6 Gb / Ex[ib]IICT1~T6 Gb |
| 大氣壓強 | 86~106kPa |
| 工作電壓 | AC85~265V,DC24V |
| 通訊協議 | RS485 Modbus RTU |
| 包裝 | 1set/carton |
| 包裝尺寸 | 630*630*580mm |
| 毛重 | 14kgs |
| 質保期 | 2 年 |
